红外智能家居怎么样?(8大核心优势)


红外智能家居

早上出门上班时,只要拿起手机轻轻一按,家里的家居设备就逐渐关闭,安防设备开启布防,电动窗户也将合上。下班准备回家,拿起手机轻轻一按,热水器已经提前启动,空调已自动打开。入睡之前,窗帘在手机的指令下徐徐拉上,室内灯光悄悄关闭。随着智能手机的普及,智能家居已经不是梦,只要通过红外线功能就可以轻松控制家里的地遥控的电器,给生活带来便利。

真正的智能家居 从手机红外遥控开始

红外遥控工作原理:

人的眼睛能看到的可见光按波长从长到短排列,依次为红、橙、黄、绿、青、蓝、紫。其中红光的波长范围为0.62~0.76μm;紫光的波长范围为0.38~0.46μm。比紫光波长还短的光叫紫外线,比红光波长还长的光叫红外线。红外线遥控就是利用波长为0.76~1.5μm之间的近红外线来传送控制信号的。常用的红外遥控系统一般分发射和接收两个部分。红外遥控的发射电路是采用红外发光二极管来发出经过调制的红外光波;红外接收电路由红外接收二极管、三极管或硅光电池组成,它们将红外发射器发射雕红外光转换为相应的电信号,再送后置放大器。

真正的智能家居 从手机红外遥控开始

手机红外遥控的优势:

红外遥控的特点是不影响周边环境、不干扰其它电器设备。但是由于其无法穿透墙壁。而且现在大部分家用电器都会自带遥控器。空调、风扇、点灯、电视、、、、、、、都各自有遥控器,那么怎么样才能将真么多的遥控器集中在一起呢?带红外功能的智能手机解决了这个问题。

只要你的智能手机带有红外遥控功能,那么就可以通过学习将所有的家用电器遥控集中到手机上,真正实现了一台手机控制所有家用电器。妈妈再也不用担心找不到遥控器了。

真正的智能家居 从手机红外遥控开始

手机无线遥控电脑开关机:

PC电脑虽然被称为智能化、高科技的产品,可是当其他家用电器均实现无线遥控的时候,PC电脑却依然停留在"侏罗纪"时代的手动开关机成为笑柄。最近引人关注的大水牛(BUBALUS)智控电源组件,将结束这一尴尬的局面,同时也宣布PC电脑正式进入"智能遥控时代"。通常按POWER键,电源的激励脉宽才能发出。主电源才开始工作,为主板和各种外设提供基础工作电源,从而实现PC电脑开机。大水牛(BUBALUS)智控电源遥控组件就是模拟电脑正常开关机的原理,通过红外线遥控来完成PC电脑的开关机。这样操作起来,就相当于直接远程控制电脑的POWER键。最终实现真正意义的"智能遥控"。

真正的智能家居 从手机红外遥控开始

智控更好玩:

同时为了避免遥控器容易丢失情况发生,大水牛(BUBALUS)智控电源遥控组件采用了双向学习的设计。不仅能"自学"各种遥控器。不管是电视机遥控器、空调遥控器,还是风扇遥控器、吊灯遥控器,只要是你能找得到的各种红外遥控器,均可通过"自学"功能实现控制电脑开关机。不仅如此,各种附带红外线遥控功能的智能手机、平板也可以通过"教育"的功能实现遥控电脑开关机。这样人性化的设计,让用户不用再另外购买遥控器,同时也为家居生活节省了资源。妈妈再也不用担心遥控器弄丢了。用一台手机就可以控制家里面所有的智能电器,可玩性真是史无前例。

真正的智能家居 从手机红外遥控开始

不仅仅是智控:

如今随着智能手机屏幕越来越大,如何能快速给手机充电成为了消费者所关心的问题。大水牛(BUBALUS)智控电源遥控组件除了可以遥控开关机之外,还可以实现不开启电脑的情况下给其他移动设备充电。大水牛(BUBALUS)智控电源遥控组件拥有2A大电流USB输出,采用"快充"技术,充电速度比普通USB充电适配器快一倍以上,非常适合给大屏智能手机、及各种平板电脑进行充电。

真正的智能家居 从手机红外遥控开始

在现代社会,科技关乎生活质量,智能引领美好未来,而智能手机将会在这过程中扮演着越来越重要的角色。当然大水牛(BUBALUS)智控遥控电源组件的诞生很好地填充了电脑便捷的一个盲区,尤其是流行大屏的时代,远程操控电脑主机对未来电脑便捷使用有着深厚的意义。

智能音箱飞速发展,近年来已经逐渐成为了每个家庭的“标配”家用电器。通过智能音箱,在家中我们只要动动嘴,就可以吩咐家中的各种智能家居为自己服务了。但是由于技术的局限性,很多智能音箱只能控制相同品牌智能家电,而对非智能以及其他品牌家电则无效。这种情况的发生,往往令人很恼火。

海尔AI红外音箱开箱体验:传统家居秒变智能家居

今天小山就与大家一起来体验一款接入了红外线技术的智能音箱——海尔AI红外音箱。

首先,我们先来看看外观。海尔AI红外音箱的配色采用了全黑的配色,黑色作为百搭的配色,可以很好的适配家中不同的装修风格。海尔AI红外音箱拿在手里的感觉相当的小巧,不论是放在写字桌上还是书柜上都显得不突兀。

海尔AI红外音箱开箱体验:传统家居秒变智能家居
海尔AI红外音箱开箱体验:传统家居秒变智能家居

机身的正面除了LOGO没有任何的装饰物,设计风格很简约。在机身的顶部有4个实体按键,顺时针方向来看分别为勿扰、音量+、播放\暂停键和音量-的按键。如果不连接网络的话,我们可以通过这四个实体按键基本完成音箱的常规操作。

海尔AI红外音箱开箱体验:传统家居秒变智能家居
海尔AI红外音箱开箱体验:传统家居秒变智能家居
海尔AI红外音箱开箱体验:传统家居秒变智能家居
海尔AI红外音箱开箱体验:传统家居秒变智能家居

音箱底部是电源接口,配合随机附带的电源适配器连接到电源上就可以进行使用了。

联网使用方面,我们首先需要在应用商店下载“海尔智家APP”。下载完毕后,长按音箱的播放\暂停键,直到音箱提示“开始配网”,点击页面“+”添加设备,点击后进入“附近家电”。需要注意的是,在进行这些操作的时候,要确保手机蓝牙已打开。

海尔AI红外音箱开箱体验:传统家居秒变智能家居

下一步,待页面扫描到“智能音箱”后,点击“智能音箱”进入配网界面后输入家庭WIFI用户名和密码,再根据APP页面提示,就完成了音箱的绑定操作了。

海尔AI红外音箱开箱体验:传统家居秒变智能家居
海尔AI红外音箱开箱体验:传统家居秒变智能家居
海尔AI红外音箱开箱体验:传统家居秒变智能家居

连接成功之后,我们只需要尝试着对着音箱说“小优小优”,看到音箱顶部的蓝色灯光亮起并听到音箱的反馈后,便可以和音箱进行“交流”。海尔AI红外音箱的识别性很好,在小山的实际体验中,当坐在写字桌上工作时,可尽情与身后书柜上的音箱“正常交流”。

海尔AI红外音箱开箱体验:传统家居秒变智能家居

海尔AI红外音箱帮助我们控制家电、设置日程、查询天气、播放音乐,还可以主动告知家中家电的状态变化。可以帮助我们做到“运筹帷幄”的感觉。

海尔AI红外音箱开箱体验:传统家居秒变智能家居

资源方面,海尔AI红外音箱接入了QQ音乐和喜马拉雅FM。对于小山自己来说。在每天早晨出门前,可以听听音乐或听听早间新闻,体验感很好。而对于家里有小朋友的人来说,海尔AI红外音箱还拥有丰富的教育资源,如儿歌、故事、唐诗宋词、知识百科,英语学习等。不光是孩子的小老师,也是家长的好帮手。对于上了岁数的人来说,当对一些家电有疑问的时候可以不妨先问问小优。午后闲暇的时候,可以用音箱来听一听有声小说、相声小品和新闻资讯。

海尔AI红外音箱开箱体验:传统家居秒变智能家居

自定义场景模式方面,海尔AI红外音箱可一句话实现回家、起床、离家、睡眠、观影、阅读等场景。比如当说一句“小优小优,我要睡觉”,就可以激活自动关灯、窗帘自动关闭以及空调自动调节到适睡温度的一系列操作。

除了以上这些常规操作外,海尔AI红外音箱与其他智能音箱最大的区别就是其拥有红外学习功能。海尔AI红外音箱内置了10+1红外发射接收阵列,10颗红外发射灯,1颗红外学习灯。通过音箱联网在线学习,音箱在操控智能家电的同时,还可以使得我们家中的那些传统家电变得智能起来。可真正的做到动动嘴就可以掌控全局的全新体验。

经过测试,海尔AI红外音箱不光可以操控我们常见的一些智能家居,如床头灯、落地灯、加湿器等,连小山家中早年买的一些传统家用电器也可以操作自如,体验感相当的好。

从网友评论来看,很多人赞同“我遥控器都找不到,你让我去找遥控器的充电器?”的评论,就现在的家用电视市场:机顶盒、网络电视盒子和电视机本体组成相对复杂,加上如空调等其它需要遥控的电器。即使有固定放置物品的好习惯,过多的遥控器也占用家庭空间,复杂的操作也不方便。而对于小编这种随便乱放东西的人来说,找遥控器简直就是噩梦。

丢掉遥控器?手机红外与智能家居生活简介

遥控器遥控器,顾名思义,“遥远控制的机器”,然而对于家庭电器来说,这个“遥”并不像无人机那样遥远,不过是处在舒适的沙发上“不可及”罢了。于是红外这种短距离通讯,便成为了家居遥控的主流方案。搞定了红外,自然可以“干掉”掉遥控器这种“不符合时代”的产品。于是便有了两套解决方案:手机红外遥控和半智能家居。

手机集成红外遥控

手机集成红外并一举像侵占mp3市场那样侵占掉遥控器市场,这听起来像是功能机时代就应该发生的事情——据笔者浅薄的知识,早在诺基亚n73时代,为了传输数据的便利而非遥控的需要,红外硬件就已经登录手机。虽然传输数据功能很快被蓝牙所取代,但是第三方的软件包给了手机红外遥控以方向。于是在智能机时代,HTC one和三星s4早早的便将红外纳入自己的功能范畴,主推的功能毫无疑问是遥控。

丢掉遥控器?手机红外与智能家居生活简介
丢掉遥控器?手机红外与智能家居生活简介

这个时间段,支持红外遥控的手机价格高高在上,相比起遥控器的低廉价格,确实无法构成威胁,但是却也是一个不小的噱头。于是努比亚、LG、小米都紧跟其后,在自家的旗舰手机上面搭载红外功能(笔者不熟悉日系手机红外功能的普及情况,仅以国内情况进行说明)。华为则在中端机器——如荣耀3、荣耀7等上面普及红外,进而转为中高端部分标配,如mate、p系列的pro型号、荣耀的数字系列和v系列等。

后来,金立的m5,360的q5、n4s,联想的乐檬x3、海信的a2pro也搭载了红外遥控功能,甚至在14年,绿厂的r2017也搭载了红外遥控。而当小米将红外下放到千元机的时候,仅需800块钱就可以购买到支持红外遥控的触屏智能手机了,而红外功能机价格就更加便宜了。手机遥控的图景一片光明。

丢掉遥控器?手机红外与智能家居生活简介

然而好景总是不长:一方面,苹果、步步高系等影响力较大的厂家没有跟进;另一方面,支持红外的厂家不是离开了主流市场,就是产品功能反复不定。如htc、lg等经营不善,金立、乐檬不复存在。曾经坚持红外的三星和努比亚也以“使用率不高”为由放弃。小米也时不时因为手机额头空间而犹豫一下——如小米8和mix系列那样。或许相比起升降式摄像头这种噱头功能,红外的实用性真的不值得一提?

至于曲线救国的手机外置红外配件,虽然有成本低廉,体积小巧,携带方便的优势,但其本质上还是不充电的遥控器,找到遥控配件再找到手机,比只找遥控器更加噩梦。而且,既然做个手机配件的价格均价50以下,mate 20pro也证明了哪怕额头要放置3d结构光,空间还是能足够放下红外,我们有什么理由多花这五十块钱呢?

就本人两、三年来红外手机的使用体验来看,很多人所担心的①手感不好,操作较慢②无法盲操作③遇到客人不方便④部分软件功能局限⑤部分机器无法锁屏直接操作等问题,对实际的影响微乎其微——熟悉了图标布局之后,不需要看清手机上的字,也可以在晚上开关空调。出差在外也很方便,至于别人来家做客,难道不应该是你帮客人调成客人想看的电视频道么,何须客人亲自动手呢?

半智能家居

如果说上述缺点还是让你接受无能,那么下面要讲的你一定没有理由拒绝了。上文有提到过,遥控器顾名思义遥远控制机器,而遥远控制最直接最人性化的方案就应该是语音或者手势控制。这个站在上帝视角理所当然的模式如今被打包成了一个叫做“智能家居”的新概念进行出售。但鉴于其实现的效果过于基础,甚至毫无“智能”感可言,笔者在这里称其为“半智能家居。”

“智能家居”的供应商并不算少,但是真正能达到半智能效果的还是屈指可数。笔者最近为了体验其效果究竟如何,特别购买了天猫精灵的配套智能家居设备,理由有两个,一个是天猫精灵平台耕耘多年,据笔者所知仅次于米家,二是笔者已经购买了天猫精灵魔盒,别无他选。经过实测,目前天猫平台能够完成诸如空调的开关、温度的设置、电视的开关、音量的调节。

不足则而空调定时还不支持、电视调台还是有很多的bug,且容易被电视自己的声音干扰等等。其表现虽不尽如人意,不过至少到了可用的范畴。

红外遥控在手机上的应用

智能手机搭载酷控红外遥控可以控制红外家电(电视、机顶盒、空调等),目前酷控红外遥控已运行在华为,小米, 金立,中兴,TCL酷派,奇酷,富士康等手机上。华为智能遥控小米万能遥控酷控红外遥控

红外遥控在智能电视上的应用

酷控红外遥控智能导视方案:一个电视机遥控器可以控制电视机和机顶盒(甚至其他家电,空调等)。 小米电视,乐视电视,pptv电视,LG电视等均已运行该方案。

酷控红外遥控

红外遥控在手机上的应用

智能手机搭载酷控红外遥控可以控制红外家电(电视、机顶盒、空调等),目前酷控红外遥控已运行在华为,小米, 金立,中兴,TCL酷派,奇酷,富士康等手机上。华为智能遥控小米万能遥控酷控红外遥控

红外遥控在智能电视上的应用

酷控红外遥控智能导视方案:一个电视机遥控器可以控制电视机和机顶盒(甚至其他家电,空调等)。 小米电视,乐视电视,pptv电视,LG电视等均已运行该方案。

酷控红外遥控

一直以来,很少发贴子,因为写作水平实在不够,虽然经常看张大妈各位大神的美贴,打开文章贴又无法输出,这次大概也能流水概述!站内关于Homeassistant贴子已经数不清了,我想我应该也不必啰嗦,直奔主题( 醒醒,你都啰嗦半天了)!

空调现在应该人人都没法离开了,家家都有,市面上也有很多空调的WIFI遥控器,但是玩过智能家居的应该都有一个巨大的痛点,拿遥控器操作了,这些所谓的WIFI遥控器也没法知道啊,更别提把你操作过的数据提交给智能平台?据我了解市面唯一可以有反馈的大概也只有小米了,不过它接入HASS等平台你必须要有插件啊,HASS经常破坏性升级,想必各位饱受摧残!而今天我要啰嗦的,这就是开源的ESP8266项目,它即支持标准MQTT协议,还能轻松接入HASS,最重要的,它支持反馈,反馈,反馈,用上它,仿佛自己买的就是空调网关有没有?

但遗憾的一点,目前并不能做到适配广大品牌,目前已知 美的,富士通,格力,AUX、海尔少量、松下、TOSHIBA、大金、三菱、夏普、日立绝大多数常见的遥控型号是可以的,国产其它一些品牌,那么大概率目前就没有办法了。


成品展示

基础的贴子,其它坛友已经写过了,这里不重复复述,有兴趣大家可以直接访问 IOBROKER贴查看

虽然发布过2款改装性作品,适合拆之改之,但是很多盆友没办法见什么都拆啊,所以又重新设计了一款。效果如下

优雅的反馈红外遥控空调并接入Homeassistant

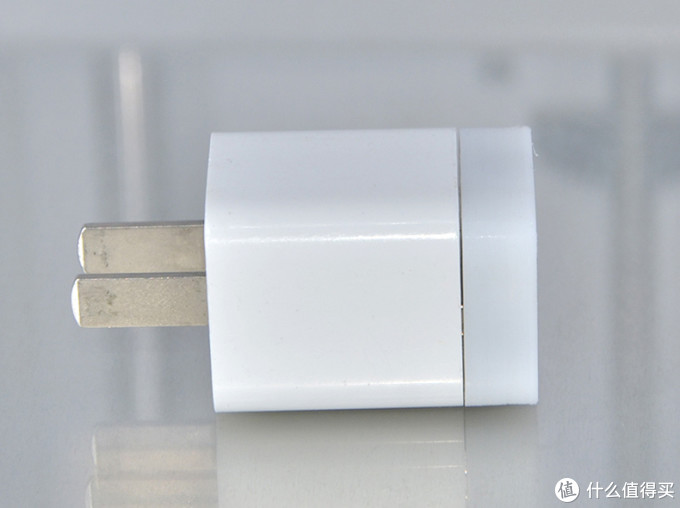

没错,它就是基于苹果绿点充电器,配合公插USB即可完成,只要放置空调同侧就完成了。至少也不用动手拆空调啊。效果就以视频展示之[摄像头IP6S]:https://player.youku.com/embed/XNDMxODk0NDk5Mg==?client_id=ed350eded479de5a

如果这是你想要的效果,那么请紧跟我魔鬼的步伐![没有摩擦,摩擦,摩擦]

DIY开始

项目已经开源,地址,包含已经编译的固件,升级固件,使用说明,接下来,一步一步指引入坑!

PCB板

从项目中下载所有文件,打开文件夹找到GERBER文件夹,将它打包并传送到PCB打样,淘宝很多商家首次打样10块啦,当然还有最大的BOSS,5元打样,那就是嘉立创了!如此一来,成本是不是直线下滑?

以嘉立创为例,下载下单助手,上传GERBER打包文件,打包成ZIP、RAR均可,进入PCB管理--在线下单--上传文件,下单参数如下:

PCB打板参数

元件BOM

上述地址链接里已经包含了BOM表,除ESP01F 元件均从嘉立创购入,当然了,你从淘宝买到同样的元件也是一样的,这里不再重复叙述!

上手贴片

由于体积限制,部分元件采用了0402,不过还好,没几个,对于动手能力强的人,这应该不是什么问题,那么贴好后如下图:

正面贴片

反面贴片

对于正面贴片,除中间的红外发射脚,其它均可以侧45度上扬以获得更好的信号角度。

刷入固件

由于PCB面积限制,所以PCB正面上的VGRT为1.27脚,你可以使用SOP16刷机夹,或者使用飞线的办法刷之,进入下载模式的跳脚为正面FP短点,你可以直接点锡焊上,也可以使镊子点一下,然后上电TTL,即可进入刷机模式

使用刷机工具,你可以使用ESPHome-Flasher-1.1.0-windows-x64,也可以使用其它ESP刷机工具。

配网模式

源代码采用wifimanager配网,请在进入配网后,确保MQTT服务器正确,否则可能导致你无法进入WEB页面,导致重新刷机,配网看以下GIF

WIFI

配置使用

完成配网后,我们可以进入IRMQTT ,直接打开ESP的IP,即可进入,图示如下,页面第二项是配置你需要操作的空调品牌。你这里选择了什么品牌空调,通过其它发布MQTT,它只按这个空调格式和协议来发送数据。

WEB-IRMQTT

选择对应的空调型号,模式,电源,温度,并点击 UPDATE/SEND,空调有反应后,视为有效型号,若无反应,请对应尝试model 1-6子设备型号,如均无反应,可能不被支持。

反馈测试

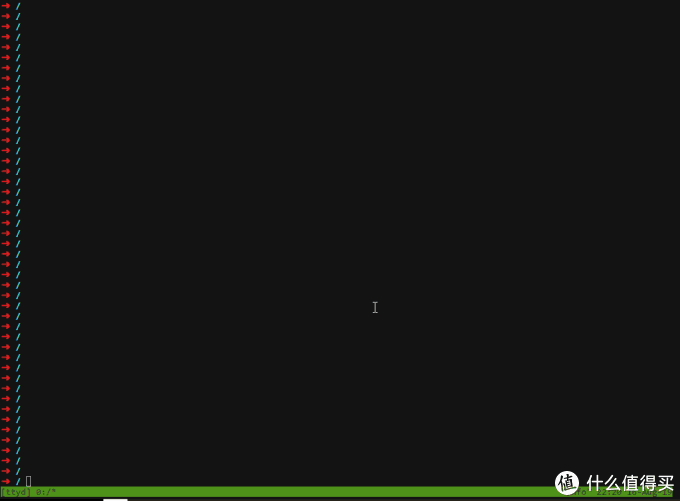

如何知道IRMQTT模块是否已经能正常的反馈呢,你可以使用MQTT工具监听。如下图GIF演示!

优雅的反馈红外遥控空调并接入Homeassistant

默认连接上MQTT后,出来的型号和设备等是默认生成的,不是接收到的

操作之后能出现ON OFF和有效的数据源,视为可反馈,

接入HASS

由于采用标准MQTT协议,并且作者以Homeassistant为蓝本输出消息,故,你可以使用IRMQTT-WEB控制台发送 MQTT discovery 让平台自动发现即可,也可以手动配置,配置如下:

climate:
- platform: mqtt
name: zwaircon
modes:
- "off"
- "auto"
- "cool"
- "heat"
- "dry"
fan_modes:
- "auto"
- "min"
- "low"
- "medium"
- "high"
- "max"
swing_modes:
- "off"
- "auto"
- "highest"
- "high"
- "middle"
- "low"
power_command_topic: "ir_server/ac/cmnd/power"
mode_command_topic: "ir_server/ac/cmnd/mode"
mode_state_topic: "ir_server/ac/stat/mode"
temperature_command_topic: "ir_server/ac/cmnd/temp"
temperature_state_topic: "ir_server/ac/stat/temp"
fan_mode_command_topic: "ir_server/ac/cmnd/fanspeed"
fan_mode_state_topic: "ir_server/ac/stat/fanspeed"
current_temperature_topic: "tele/bksensor/SENSOR"
current_temperature_template: "{{ value_json['SI7021'].Temperature }}"
swing_mode_command_topic: "ir_server/ac/cmnd/swingv"
swing_mode_state_topic: "ir_server/ac/stat/swingv"
min_temp: 16
max_temp: 30
temp_step: 1
retain: false

current_temperature_topic 和 current_temperature_template 为外部引用温度,这里采用了JSON格式的消息请依据你的空调实际情况修改对应的菜单

OTA

由于ESP01F flash只有1MB,实际固件不能超过467KB,但由于按开源编译,固件至少490K,造成由于空间不够无法在线更新,故我们只能曲线升级,在不破坏SPIIFS的情况下,先上传一个只有WEB-UPDATE功能的迷你型固件,该固件也采用WIFIMANAGER配置 网,并且能继承原有配置,升级后重新打开IP,进入WEB,选择最新的IMQTT固件升级即可

总结即: OTA--MINI 固件--正常固件

优雅的反馈红外遥控空调并接入Homeassistant

3D打印

项目中已经设计3D外壳,使用PLA打印机请层高0.15及以下,为了保持更好的通透性能,部分最薄处仅0.4MM,固紧螺丝为沉头内六角M2,有打印机的小伙伴可以撸起来,这里不再多述!

3D-STL

总结

本次制作,比较遗憾,由于并不能很好的解决制作容易,适合容易的,作为外貌协会,当然只能损失简易性,虽然有些难度,但基本上相信大神们都能KO它,至少它解决了体积和外观,这才是我们不能忽视的啊,否则的话,我建议你采用开源方案里面的分支ESP12F

DIY是种精神,我们不能妥协,虽然开源的东西并不能保证所有人所有物件100%成功,但是慢慢的积累,相信很多国产品牌,很多国内独有的设备也会慢慢添加进来的,
